지반위험탐사부

지반위험탐사부

지하안전 확보를 위한 위한 스마트한 GPR탐사 솔루션을 제공합니다.

지반 내 존재하는 공동, 연약지반, 단층대 등의 위험요소를 정밀 탐사하여
재난 발생 가능성을 사전에 파악하고 구조물 안전성에 미치는 영향을 평가

공동조사

공동조사(3D GPR탐사)는 지하안전법에 의거 지하안전영향평가 등 차도 및 보도
하부에 존재하는 공동을 탐사하여 도로함몰사고에 의한 인명 및 시설물 피해를 방지

  • 차도 및 보도구간 공동조사
  • 지하매설물 상부 공동조사
  • 지하안전영향평가 중 굴착영향범위 내 공동조사
  • 도로 복구구간 이상대 조사

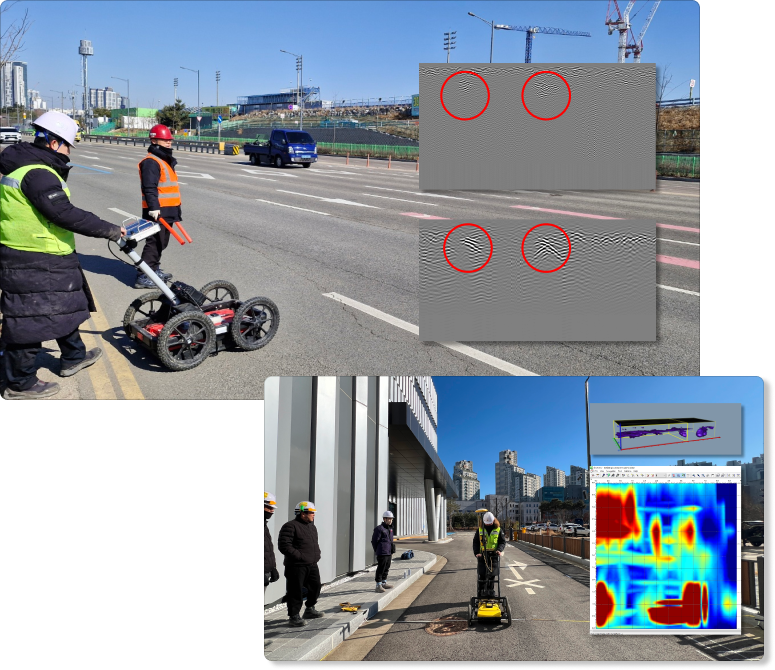

3D GPR탐사
핸드 GPR 탐사
천공
공내영상촬영
공동신속복구
Secondary investigation of the cavity

도로포장상태조사

  • 노면상태조사(PVLT System) 및 평가
  • 3D GPR탐사
  • 장기공용성구간 평가
  • 도로포장상태 유지관리 의사결정
  • 구조지지력조사(FWD)
  • 도로포장상테 DB구축
멀티 복합 장비(3D GPR + PMS)

포장상태 정밀조사 및 분석을 통해 포장상태 파악 및 최적 보수방안을 수립, 도로포장의 계획, 설계, 시공,
평가, 유지관리, 재시공 등 전 단계에 대해 데이터베이스(DB)를 활용해 과학적,체계적으로 관리

지하매설물 탐사

지하매설물 탐사(2D GPR탐사)는 전력구 및 지하매설물 매설공사 등 굴착공사 수행 전 도로 하부에
매설된 지하매설물의 정확한 위치와 힘도를 파악하여 지하매설물의 손상을 방지하기 위한 사전조사

  • 전력구 통과구간 지하매설물탐사
  • 지하매설물 이설 및 매설 전 확인조사
  • 공동 조사 중 지하매설물 및 천공지점 확인
  • 지하매설물탐사
  • 지하매설물 3D Mapping

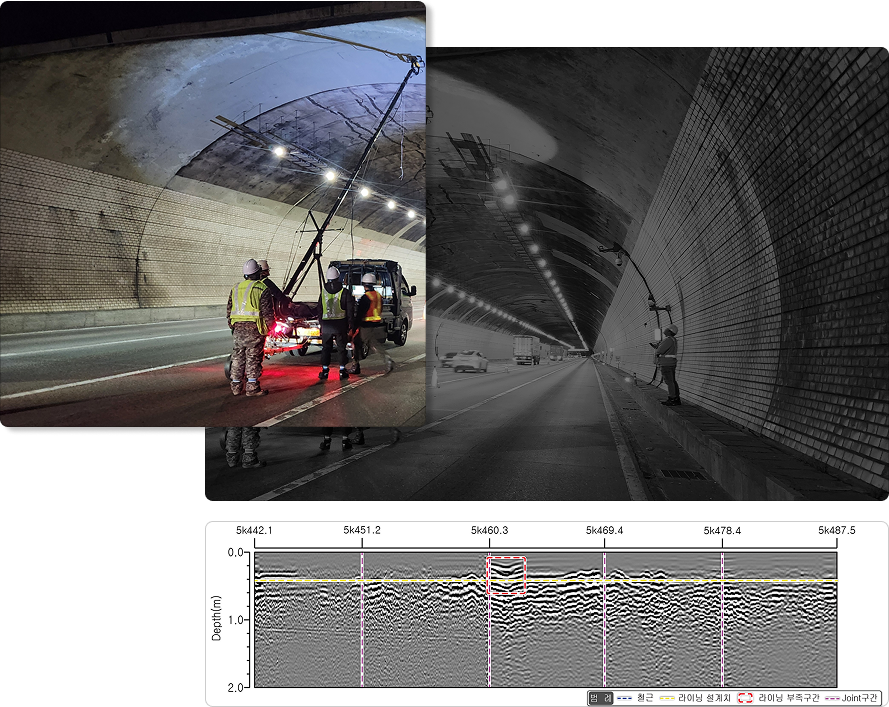

터널 라이닝 탐사

GPR을 이용한 터널 라이닝 탐사는 콘크리트 라이닝 및
배면의 시공상태를 파악, 초기점검 및 정밀안전진단 시 기초자료 제공

  • 터널 라이닝 및 배면 시공상태 파악
  • 터널 배면공동 확인

지반위험탐사 물리탐사부

더욱 더 다양한 장비와 기술로 지반의 잠재적인 위험까지 파악합니다.

전기비저항탐사 (2,3차원)

지하에 흘려보낸 직류 또는 저주파의 교류 전류원에 의해 만들어지는 전위차를 측정함으로써 지하의 전기비저항 분포를 정하고 지하구조를 해석

  • 지질 이상대 파악
  • 지하수 분포 조사
  • 지하 공동 탐지
  • 토목 공사 지반조사 (터널,도로,교량 등)

수직 전기비저항탐사

표면상의 한 점에서 그 하부의 심도에 따른 전기비저항의 변화를 측정하고, 그 결과를 다른 지질학적인 정보 내지는 지식과 대비시켜 지하의 구조를 더 상세히 파악하여 해석

  • 지질 이상대 파악
  • 지하수 탐사 및 개발
  • 건설 및 토목 공사 사전 조사

전기비저항 토모그래피

지하의 전기적 특성을 고해상도로 영상화하여 지표와 시추공을 이용하여 시추공 간의 지층 구성상태, 지하의 전기적 특성을 정밀하게 분석

  • 단층/파쇄대를 영상화 하여 시추공간의 지질 구조 파악
  • 지반 안정성 평가에 활용

MT 탐사

MT 탐사(Magnetotelluric, 자기텔루릭 탐사)는 자연적으로 발생하는 전자기 신호(지구 자기장 및 전리층 기원 전류)를 이용하여 지하의 전기적 특성을 분석

  • 심부 지하 구조 및 단층 탐사
  • 지열 자원, 지하수 탐사
  • 지하 공동(空洞) 및 연약 지반 탐사

EM탐사

EM 탐사(Electromagnetic, 전자기 탐사)는 자연적 또는 인공적으로 발생하는 전자기 신호(지구 자기장 및 전리층 기원 전류)를 이용하여 지하의 전기적 특성을 분석

  • 심부 지하 구조 및 단층 탐사
  • 지열 자원 및 지하수 탐사
  • 지포패턴 결정에 활용

굴절법 탄성파탐사(2,3차원)

탄성파 속도분포를 파악하여 지반 및 지질구조를 규명함으로써 지반정보를 제공

  • 지층의 두께와 층별 탄성파 속도 파악
  • 지반의 공학적 평가자료인 탄성파 속도 제공

반사법 탄성파탐사

지표에서 인공적으로 탄성파(지진파)를 발생시킨 후, 지하 경계면에서 반사된 신호를 측정하여 지하 구조를 해석하는 방식

  • 지층의 연속성과 불연속 구조(단층, 균열) 분석
  • 지층 경계면 확인

표면파탐사 (MASW (실체파+표면파), 상시미진동)

잡음이 심한 도심지에서 상시미진동을 이용한 굴절법 탐사를 수행하여 보다 정확한 지층분포 파악 및 저속도 이상대 구간을 파악

  • 지반 종별 파악
  • 지반 진동성 평가
  • 구조물의 건정성 모니터링에 활용

탄성파 토모그래피

탄성파 속도 분포와 시추 결과 및 기존의 지질 자료 등을 서로 대비시켜 종합적으로 해석하여 지반정보를 제공

  • 암석의 종류, 강도, 균열의 정도, 풍화·변질 파악
  • 터널과 같은 심부 구조물을 대상으로 하는 원지반 상태의 공학적인 평가와 기초지반의 선정에 활용

다운홀테스트

탄성파 속도 분포와 시추 결과 및 기존의 지질 자료 등을 서로 대비시켜 종합적으로 해석하여 지반정보를 제공

  • 지층별 탄성파(P파,S파) 속도 파악
  • 지반의 동적 물성치 산출
  • 내진설계를 위한 지반등급 설정

PST탐사

말뚝, 옹벽 및 기타 매몰 구조물과 같은 깊은 기초에서의 길이와 안정성 파악

  • 알려지지 않은 깊은 기초의 깊이 파악
  • 매설된 구조물의 구조적 조건 파악
  • 기초 말뚝의 안정성 평가

S-PS 검층

S-PS 검층은 지하의 전단파(S파, Shear Wave)와 변환파(PS파, P-to-S Converted Wave)를 측정하는 탄성파 검층 기법

  • 지반 강도 및 동적 특성 평가
  • 액상화 및 연약 지반 평가
  • 지진 공학 및 내진설계 적용

시추공내영상촬영(Bips)

암반상태 및 불연속면의 상태 확인을 통한 구조물의 합리적인 설계의 기초자료 제공

  • 암반의 불연속면 (절리,단층 등) 분포 및 방향성 파악
  • 암상 및 파쇄대 확인
  • 사면의 3차원적 해석

텔레뷰어(BHTV) 탐사

검층기 내부에서 아래로 음파를 초음파(주파수 약 1.4MHz) 빔(beam)을 시추공 내벽에 주사하면 반사파의 진폭 및 주시를 분석함으로써 절리 및 불연속면의 크기, 암석의 역학상태를 파악

  • 불연속면의 방향성, 간격, 특성 파악, 암반강도 산정
  • 불연속면 분석을 통한 안정성 평가

밀도검층

감마선의 콤프턴 산란효과를 이용하여 지층의 원지반 상태 체적밀도(in-situ bulk density)를 구하는 방법으로, 지반의 공학적 상수 결정에 효과적인 방법

  • 점토층 및 연약 지반 분포 파악
  • 지층 연속성 및 변화 분석
  • 다짐 정도 평가

크로스홀 테스트

시추공 사이의 수평적인 속도변화를 측정하여, 시추공간 동역학적 특성 파악 및 동적지반정수를 산출하여 안전하고 효율적인 구조물 설계를 위한 동적지반정보제공(높은 신뢰성)

  • 제반동적물성치를 산출
  • 콘크리트 구조물 내부 결함 위치를 쉽게 파악
  • 깊은 기초의 구조적 안정성을 평가
